공기압축기 압력계: 완벽한 선택 가이드

공기 압축기에 적합한 압력계를 선택하는 것은 단순히 다이얼 크기를 맞추는 것 이상의 의미를 지닙니다. 선택하는 압력계는 과압 사고 예방부터 공압 공구 및 관련 장비의 정상 작동 보장에 이르기까지 시스템의 안전과 효율성에 직접적인 영향을 미칩니다.

이 섹션에서는 압력계의 종류, 선택 기준, 그리고 적합한 계측기에 투자했을 때 얻을 수 있는 실질적인 이점에 대해 소개합니다.

공기 압축기용 압력 게이지 종류

선택 기준을 살펴보기 전에 사용 가능한 다양한 압력계의 유형을 이해하는 것이 도움이 됩니다. 각 유형은 서로 다른 작동 환경과 정확도 요구 사항에 적합합니다.

아날로그(기계식) 압력계

이는 압축 공기 시스템에서 가장 널리 사용되는 압력계 유형입니다. 부르동관 메커니즘이 바늘을 움직여 다이얼을 가로지르며 압력을 psi, bar 또는 kPa 단위로 표시합니다.

아날로그 압력계는 전원 공급이 필요 없고 비용 효율적이며 일반적인 모니터링에 적합합니다. 정확도는 일반적으로 전체 스케일의 ±2~3%로 대부분의 작업 현장 및 공장 용도에 충분합니다. 주요 단점은 특히 진동이 심한 환경에서 시간이 지남에 따라 바늘이 멈추거나 오차가 발생할 수 있다는 점입니다.

최적 사용처: 일반 작업장용 압축기, 휴대용 장비, 가스 탱크 및 압력 조절기 출력 모니터링.

디지털(전자식) 압력계

디지털 압력계는 LCD 또는 LED 디스플레이가 있는 전자식 압력 센서를 사용합니다. 일반적으로 ±1% 이상의 높은 정확도를 제공하며, psi/bar/kPa 단위 간 변환이 간편하고, 피크 홀드, 알람, 데이터 로깅 등의 기능을 갖추고 있습니다.

단점으로는 높은 비용, 배터리 의존성, 습도 및 극심한 진동에 대한 민감도 등이 있습니다. 그러나 통제된 산업 환경이나 실험실 환경에서는 정확도 측면에서의 이점이 투자 비용을 상쇄하는 경우가 많습니다.

최적 사용 분야: 정밀 공압 공구, 품질 관리 스테이션, 실험실 또는 클린룸.

액체 충전식 압력계

이것들은 감쇠액(일반적으로 글리세린 또는 실리콘 오일)으로 채워진 아날로그 압력계입니다. 이 유체는 진동과 맥동을 흡수하여 내부 메커니즘을 보호하고 바늘을 안정적으로 유지합니다.

액체 충전식 압력계는 압력 변동이 잦은 압축기, 왕복 운동 시스템 또는 이동 플랫폼에 장착되어 지속적인 진동에 노출되는 장비에 매우 적합합니다.

최적 적용 분야: 왕복동 압축기, 이동식 장비 및 진동이나 맥동이 심한 모든 장치.

복합 압력계

복합 압력계는 하나의 다이얼로 양압과 진공을 모두 측정합니다. 따라서 압축기가 동시에 흡입력을 발생시키는 시스템이나 이중 측정이 필요한 HVAC 및 냉동 시스템에 적합합니다.

최적 적용 분야: 진공 기능을 갖춘 압축기, HVAC 유지보수, 압력 및 진공 값을 동시에 측정해야 하는 산업 공정.

차압계

차압계는 절대 압력이 아닌 두 지점 간의 압력 차이를 측정합니다. 압축 공기 시스템에서 차압계는 주로 필터 상태를 모니터링하는 데 사용되며, 차압 수치가 증가하면 필터 엘리먼트가 막혀 교체가 필요함을 나타냅니다.

최적의 적용 분야: 필터 모니터링 및 다양한 수준에서 압력 균형을 정밀하게 제어해야 하는 시스템.

특수/고성능 압력계

극한 환경에 맞게 맞춤 제작 가능: 초고압, 넓은 온도 범위, 부식성 매체 또는 위험 지역 인증(ATEX, IECEx)을 획득했습니다. 방폭형 외함, 원격 판독 기능 또는 통합 경보 출력과 같은 기능을 포함할 수 있습니다.

최적 적용 분야: 고압 산업용 압축기, 화학 공정, 해양 또는 광산 환경.

컴프레서에 맞는 압력 게이지를 선택하는 방법

압력계의 종류를 이해했다면, 다음 단계는 특정 시스템에 적합한 압력계를 선택하는 것입니다. 단일 압력계를 교체하든 전체 설비를 표준화하든, 다음 기준들이 선택에 도움이 될 것입니다.

1. 압력 범위를 결정하십시오.

먼저 컴프레서의 정상 작동 압력과 최대 작동 압력을 확인하십시오. 일반적인 규칙은 정상 작동 압력의 1.5~2배에 해당하는 전체 눈금 범위를 가진 압력계를 선택하는 것입니다. 이렇게 하면 작동 압력이 압력계의 중간 1/3 지점에 위치하게 되어 정확도가 가장 높고 기계적 마모가 최소화됩니다.

예: 90 PSI로 작동하는 압축기에는 0-300 PSI 게이지가 아닌 0-150 PSI 압력 게이지를 사용해야 합니다. 측정 범위가 넓을수록 눈금 분해능이 떨어져 정확한 값을 읽기가 어려워집니다. 반대로 0-100 PSI 게이지는 최대 눈금 근처에서 계속 작동하여 바늘의 피로를 가속화하고 수명을 단축시킵니다.

2. 사용 목적에 맞는 정확도 등급을 선택하십시오.

각 압력계는 전체 스케일의 백분율로 표시되는 정확도 등급을 가지고 있습니다(예: ±1.6%, ±2.5%).

• 일반적인 압축 공기 시스템: 탱크 모니터링 및 작업장 사용에는 일반적으로 ±2.5%면 충분합니다.
• 공압 공구 작동: 공구가 제대로 작동하기 위해 특정 압력이 필요한 경우 ±1.6%의 정확도가 권장됩니다.
• 품질 관리, 실험실 또는 안전에 중요한 시스템: 목표는 ±1.0% 정확도 이상입니다.

정확도는 측정 범위와 밀접한 관련이 있다는 점을 기억하십시오. 측정 범위가 넓고 정확도가 ±2.5%인 압력계는 측정 범위가 좁고 정확도가 ±1.0%이며 측정 범위의 한계에서 작동하는 압력계보다 더 유용한 측정값을 제공합니다.

3. 적절한 다이얼 크기를 선택하십시오.

다이얼 크기는 가독성에 영향을 미치며, 이는 작업자의 안전과 효율성에 직접적인 영향을 줍니다.

• 40~50mm(1.5~2인치): 패널 장착 또는 작업자가 압력계에 가까이 있는 협소한 공간에 적합합니다.
• 63~100mm(2.5~4인치): 산업용 압축기에 가장 일반적으로 사용되는 크기로, 팔이 닿는 거리에서 선명한 수치를 확인할 수 있습니다.
• 100mm 이상(4인치 이상): 대형 제어 패널 또는 장거리 측정이 필요한 환경에 적합합니다.

디지털 압력계의 경우, 특히 저조도 환경이나 실외 설치 시에는 디스플레이 대비, 숫자 크기 및 백라이트를 우선적으로 고려해야 합니다.

4. 연결 유형 및 나사산 크기를 확인하십시오.

압력계는 나사식 연결구를 통해 연결됩니다. 이때 중요한 두 가지 요소는 장착 방향과 나사산 규격입니다.

장착 방향

• 하단 장착: 연결봉이 아래쪽을 향함; 가스 탱크, 조절기 또는 배관에 직접 장착하기에 이상적입니다.
• 후면 장착: 연결봉이 하우징 후면에서 돌출되어 있으며, 일반적으로 제어 패널 또는 매립형 장착에 사용됩니다.
• 패널 장착/플랜지 장착: 계기판과 평평하게 장착하는 방식입니다.

나사산 사양

대부분의 압축 공기 시스템은 NPT(미국 국가 표준 파이프 나사산) 연결부를 사용하며, 일반적으로 1/8인치 또는 1/4인치 NPT입니다. 구매 전에 압축기의 연결부 크기를 확인하십시오. 나사산이 맞지 않으면 밀봉이 제대로 되지 않아 누출, 부정확한 측정값 또는 연결부 손상이 발생할 수 있습니다.

5. 매체와 환경에 따라 재료를 선택하십시오.

압력계의 구성 요소 중 매체와 접촉하는 부분(가압 매체와 접촉하는 부품)과 하우징의 재질은 작동 조건에 적합해야 합니다.

• 황동 내부 부품과 강철 하우징: 실내에서 깨끗하고 건조한 압축 공기를 공급하는 데 표준적인 선택입니다. 경제적이고 널리 구할 수 있습니다.
• 스테인리스 스틸 내부 부품 및 하우징: 공기 흐름에 습기, 오일 또는 부식성 오염 물질이 포함된 시스템에 적합합니다. 또한 실외 환경이나 세척이 필요한 환경에도 적합합니다.
• 액체 충전식(글리세린/실리콘) 하우징: 충격 흡수력을 높이고 내부 결로를 방지합니다. 왕복동 압축기 또는 이동식 장치에 필수적입니다.

6. 진동, 맥동 및 충격을 고려하십시오.

압축기, 특히 왕복동 압축기는 상당한 기계적 진동과 압력 맥동을 발생시킵니다. 이러한 진동을 완화하지 않으면 압력 게이지 바늘이 흔들려 신뢰할 수 없는 측정값을 얻게 되고 마모가 가속화됩니다.

솔루션

• 유체가 채워진 압력계는 가장 일반적인 방식이며, 바늘의 움직임을 억제하고 내부 부품을 윤활합니다.
• 댐퍼(펄스 댐퍼)는 압력계로의 유량을 제한하여 압력 급증을 완화합니다. 이러한 저렴한 액세서리는 모든 압력계의 수명을 연장할 수 있습니다.
• 다이어프램 씰은 압력계를 부식성 또는 미립자 매체로부터 격리합니다.

압축기가 외부 충격이나 진동의 위험이 있는 환경(예: 이동식 장비, 건설 현장)에서 작동하는 경우, 견고하게 설계된 압력 게이지를 선택하고 보호 덮개나 보호막을 추가하는 것을 고려하십시오.

7. 환경 및 운영 조건을 평가합니다.

미디어 호환성 외에도 더 광범위한 환경적 요인을 고려하십시오.

• 온도: 일반적인 압력계는 약 -20°C ~ +60°C의 온도 범위에서 작동하도록 설계되었습니다. 증기, 엔진 구동식 압축기 또는 극저온 환경을 사용하는 설치 환경의 경우, 압력계의 작동 온도 범위를 확인하십시오.
• 먼지 및 습기 보호: IP 보호 등급(예: IP65는 먼지 및 방수 기능을 나타냄)이 있는 인클로저를 선택하십시오. 이는 특히 옥외 압축기 스테이션이나 이동식 장비에 중요합니다.
• 위험 지역: 압축기가 폭발성 가스 또는 분진이 있는 환경에서 작동하는 경우 압력계는 적절한 인증(ATEX, IECEx 또는 동등품)을 받아야 합니다.

8. 과압 및 폭발 방지 장치를 확보하십시오.

압력 시스템은 정상 작동 범위를 벗어나는 일시적인 압력 급증을 경험할 수 있습니다. 하류 배관 막힘, 조절기 고장 또는 열팽창 등이 모두 일시적인 과압을 유발할 수 있습니다. 잘 설계된 압력계는 다음과 같은 특징을 가져야 합니다.

• 과압 정격: 일반적으로 정적 조건에서 최대 스케일의 1.3배, 변동 조건에서 최대 스케일의 0.9배입니다(EN 837 / ASME B40.100 준수).
• 안전 밸브 또는 압력 방출판: 이 안전 장치는 부르동관 파손 시 압력을 역류시켜 압력계 앞에 서 있는 작업자를 보호합니다.

이 기능은 사람이 상주하는 구역에 설치되는 모든 압력계에 필수적입니다.

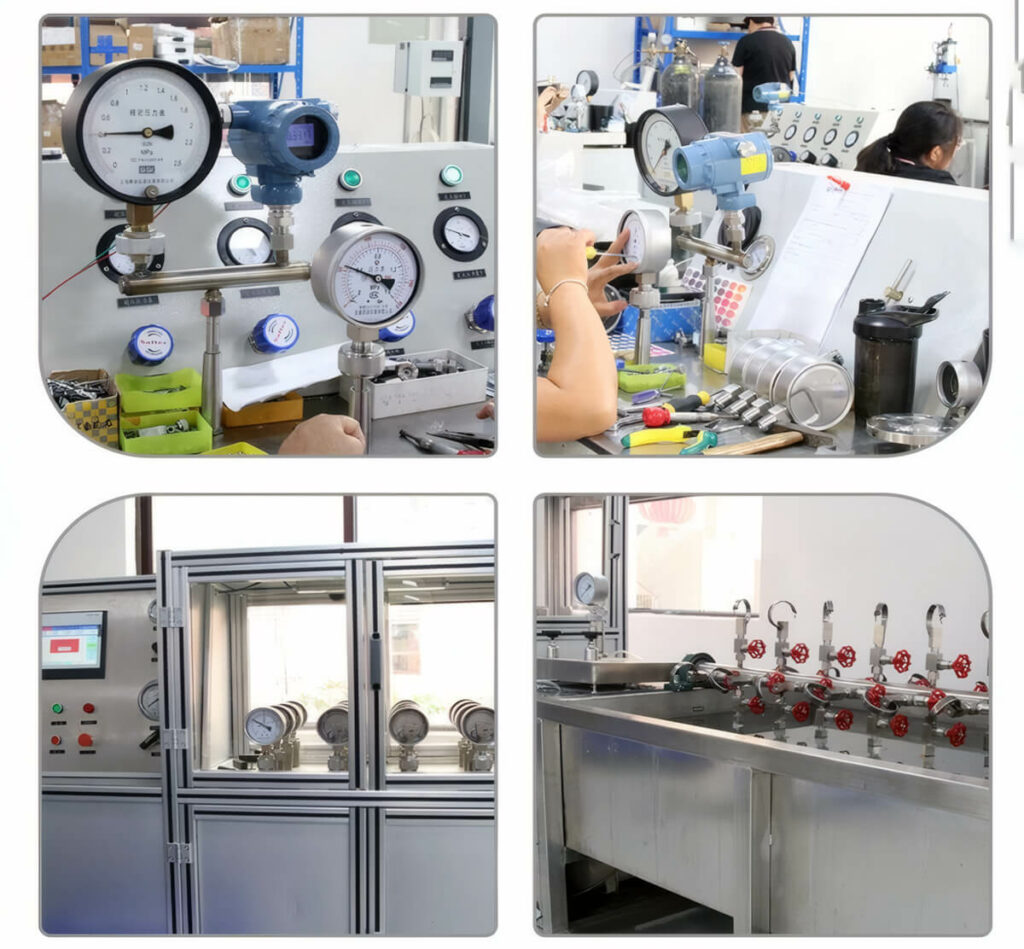

9. 교정 및 유지보수 계획

모든 압력계는 시간이 지남에 따라 오차가 발생합니다. 측정 정확도를 유지하려면 다음 사항을 준수하십시오.

• 현장 교정을 위해 외부 영점 조정 나사가 있는 압력계를 선택하십시오.
• 품질 시스템에 기반하여 교정 계획을 수립하십시오(예: ISO 9001에서는 연간 또는 반기별 교정을 명시할 수 있습니다).
• 자가 진단 또는 교정 알림 기능이 있는 디지털 압력계는 대규모 시설의 관리 부담을 줄일 수 있습니다.

저가형 압력계의 경우, 재보정보다는 교체가 비용 효율적일 수 있으므로 선택 시 총 소유 비용을 고려해야 합니다.

10. 부가가치 기능을 고려하십시오.

사용 목적에 따라 다음과 같은 기능들이 효율성이나 안전성을 향상시킬 수 있습니다.

• 이중 눈금 다이얼(psi/bar): 이 기능은 공장에서 미터법과 영국식 단위를 모두 사용하거나 장비를 수출하는 경우에 매우 중요합니다.
• 색상으로 구분된 영역 또는 설정값 표시: 작업자가 압력이 허용 범위 내에 있는지 한눈에 확인할 수 있도록 합니다.
• 백라이트 디스플레이(디지털): 어두운 환경에서 필수적입니다.
• 데이터 로깅 및 블루투스 연결(디지털): 예측 유지보수 절차 또는 분산형 압축기 스테이션의 원격 모니터링에 사용됩니다.
• 고압 경보 출력: 차단 또는 경보를 작동시켜 추가적인 안전 장치를 제공합니다.

11. 평판이 좋은 브랜드와 검증된 호환성을 우선시하십시오.

B2B 환경에서 압력계 선택은 전체 설비 또는 공장의 유지보수 일정에 영향을 미치는 중요한 구매 결정 사항입니다. 신뢰할 수 있는 제조업체와 협력하면 일관된 품질, 안정적인 공급, 기술 지원 및 교정 서비스를 확보할 수 있습니다.

제품을 최종 결정하기 전에 압력 게이지의 압력 범위, 나사산 유형, 연결 방식 및 인증이 사용 중인 압축기 모델과 호환되는지 확인하십시오.

12. 총 소유 비용 대비 비용을 비교 검토하십시오.

저가형 압력계는 초기 구매 비용을 절감할 수 있지만, 수명 단축, 잦은 교체, 부정확한 측정값으로 인한 공구 손상, 제품 결함 또는 안전 사고 발생 가능성 때문에 총비용이 증가할 수 있습니다.

중요 설비의 경우, 고품질 압력계에 투자하면 가동 중지 시간 단축, 보증 청구 감소, 시스템 성능에 대한 신뢰도 향상 등을 통해 비용 대비 효과를 볼 수 있습니다.
