Arten von Luftkompressoranschlüssen

BISON bietet eine breite Palette hochwertiger Kompressorverschraubungen für unterschiedliche Anforderungen. Kenntnisse über die verschiedenen Verschraubungstypen helfen Ihnen, die passenden für Ihr System auszuwählen und einen reibungslosen, zuverlässigen Betrieb zu gewährleisten. Verschraubungen lassen sich nach Anschlussart, Material oder Form und Funktion klassifizieren.

Die Wahl des passenden Fittings hängt von der Systemauslegung, dem Betriebsdruck und den verwendeten Geräten ab. Jeder Fittingtyp erfüllt eine spezifische Funktion, um eine effiziente Luftzufuhr und die allgemeine Systemzuverlässigkeit zu gewährleisten.

Nach Verbindungstyp

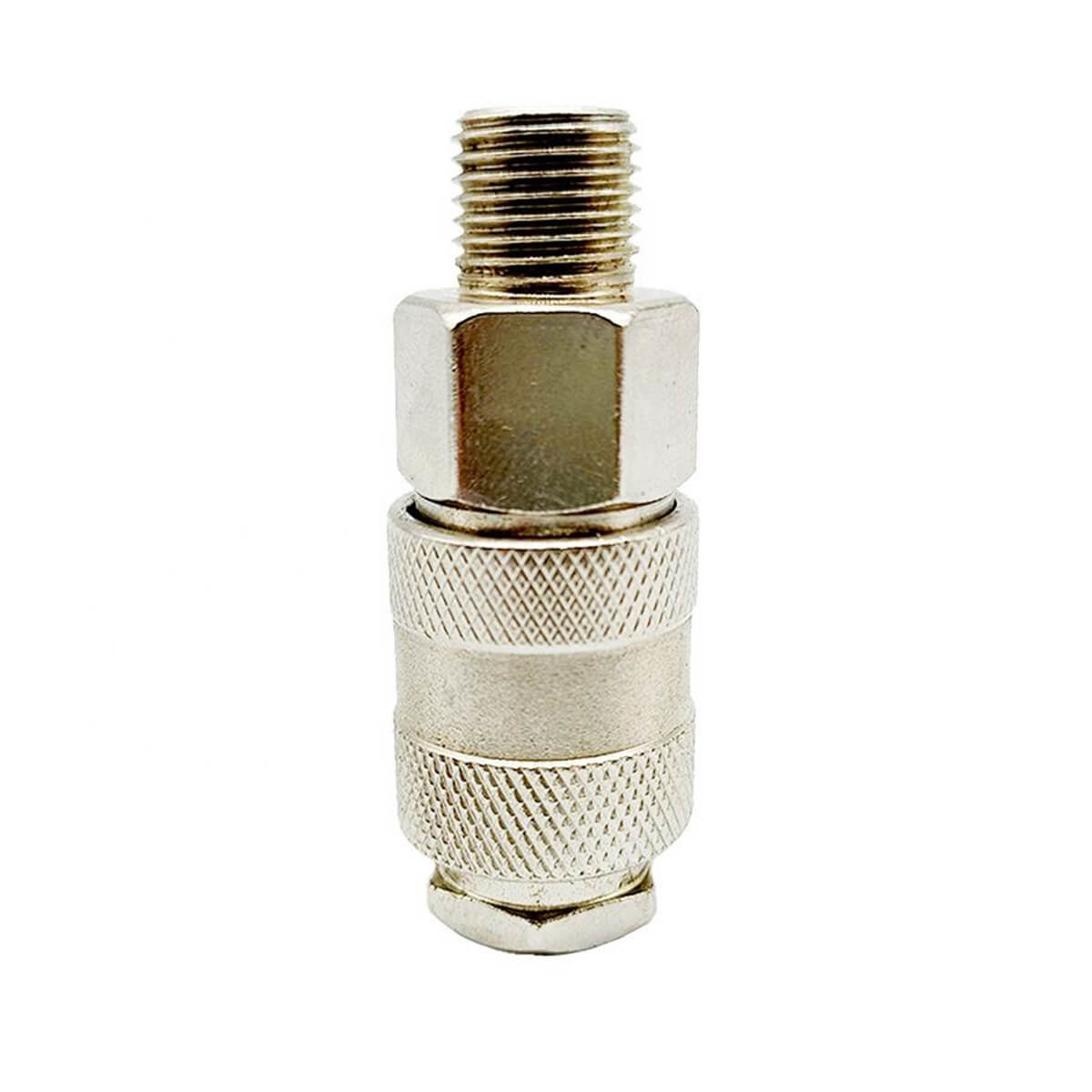

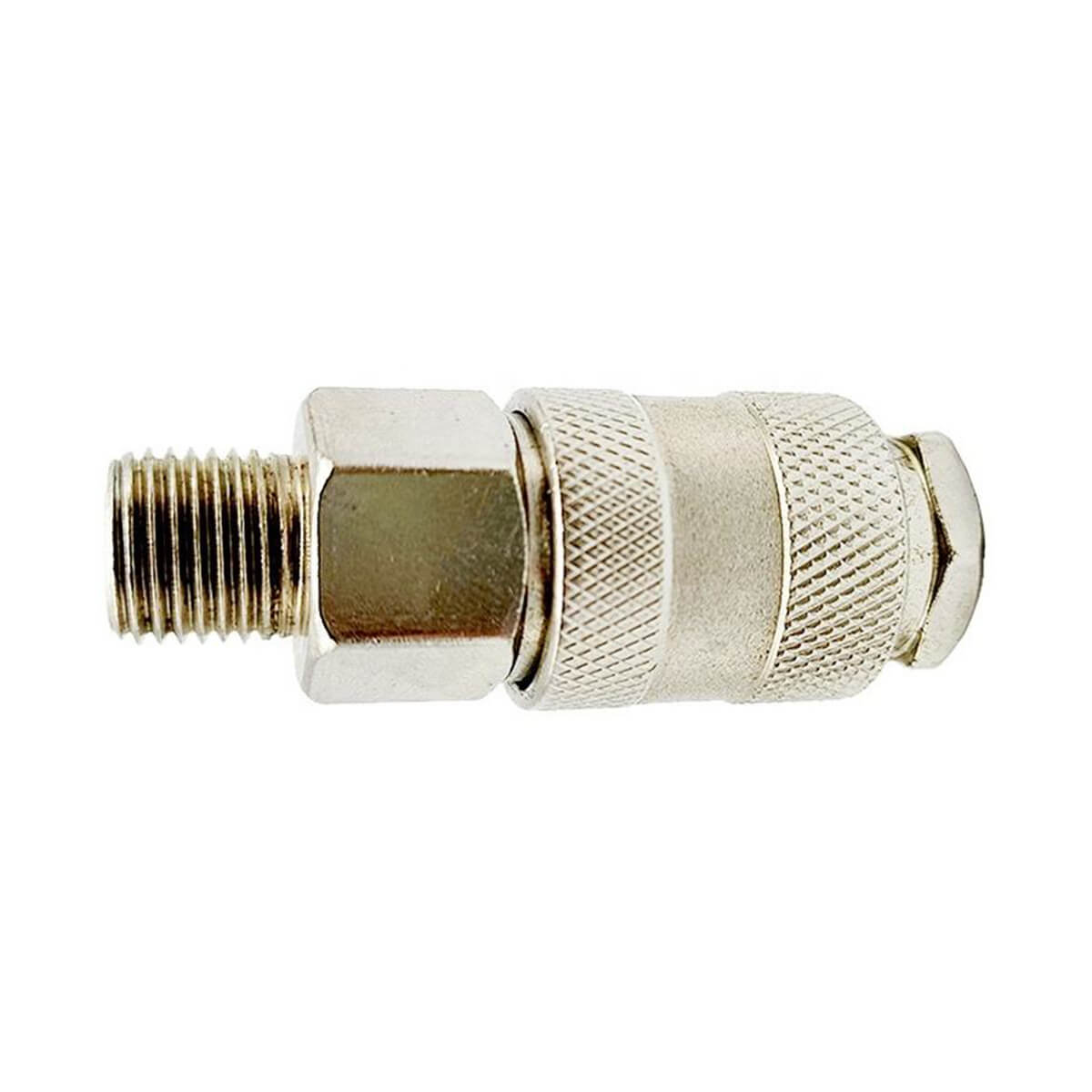

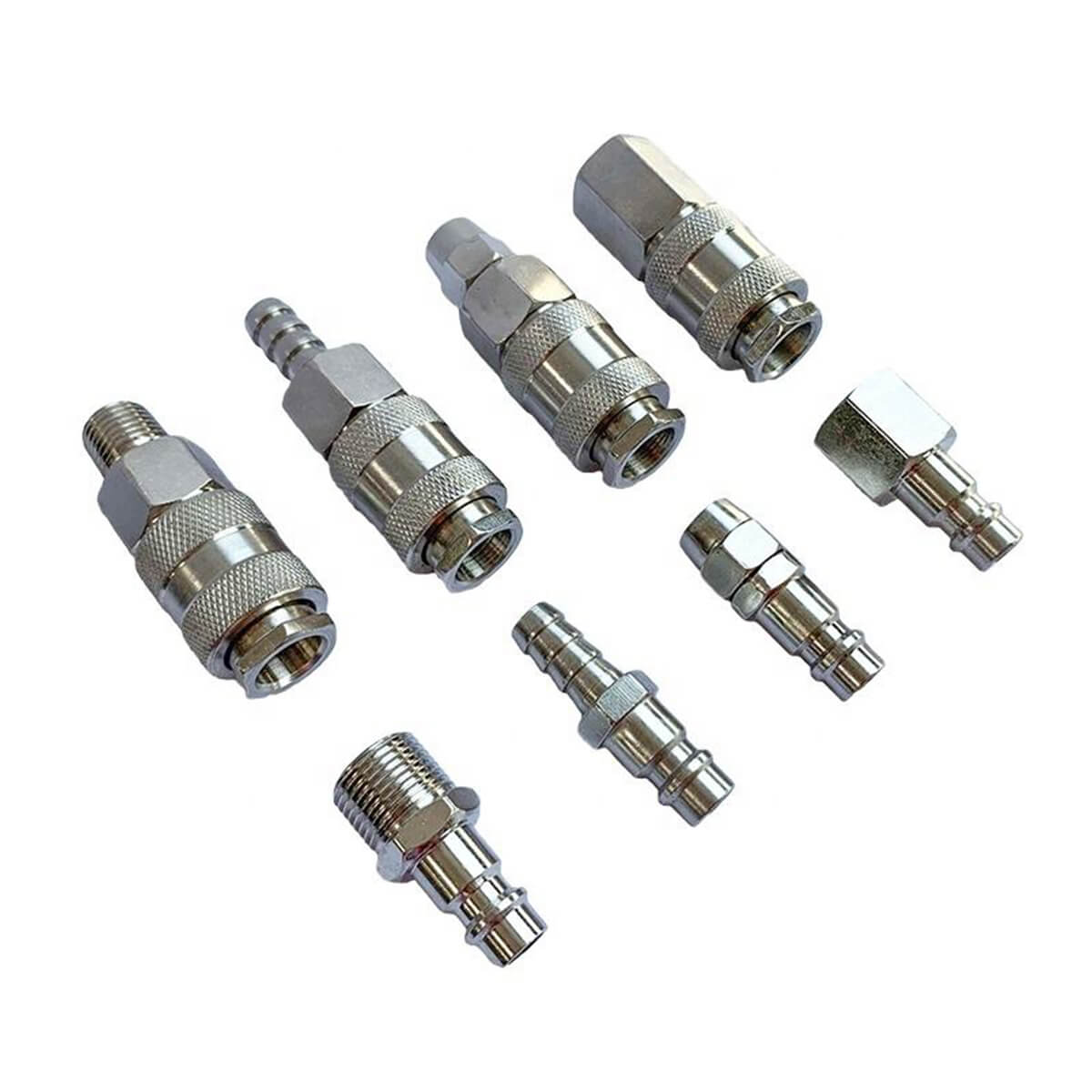

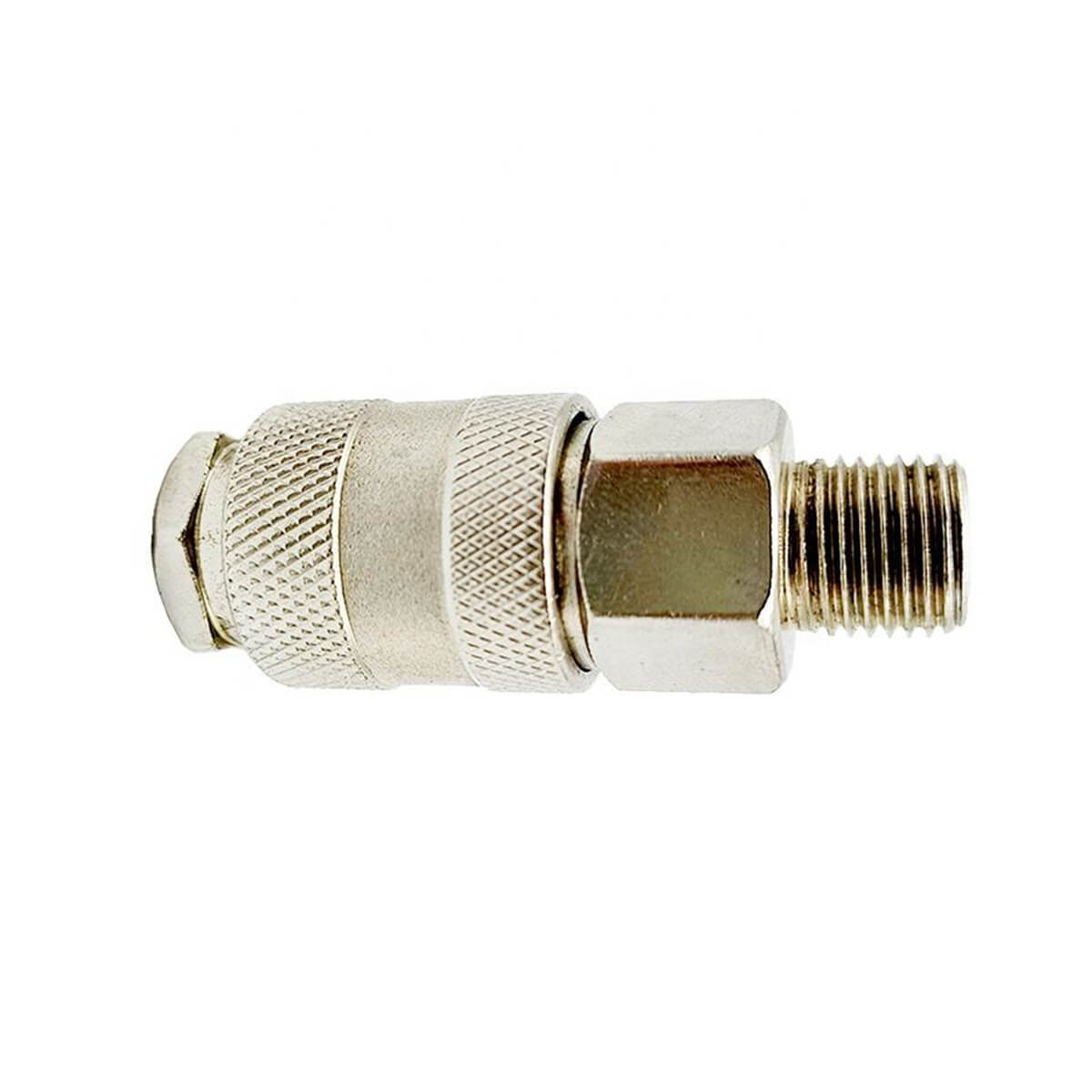

1. Schnellkupplungen

Schnellkupplungen ermöglichen das werkzeuglose Verbinden und Trennen von Werkzeugen und Schläuchen und sind daher ideal für Arbeiten, die häufigen Werkzeugwechsel erfordern. Sie funktionieren nach einem einfachen Mechanismus: Der Stecker wird in die Kupplung gesteckt, wo ihn eine Kugelverriegelung sichert und so eine dichte, luftdichte Verbindung herstellt.

• Stecker (männliche Anschlüsse): wird üblicherweise am Werkzeug oder Zubehör befestigt.
• Weibliche Verschraubungen (Kupplungen): wird an den Schlauch oder Kompressor angeschlossen und nimmt den Stecker auf.

Vorteile:

• Geschwindigkeit: Werkzeuge lassen sich in Sekundenschnelle austauschen, ohne etwas abzuschrauben.
• Bequemlichkeit: Einfach zu bedienen, auch für Anfänger.
• Sicherheit: Minimiert Luftlecks und versehentliche Verbindungsunterbrechungen.

2. Widerhakenfittings

Schlauchverbinder mit Widerhaken sind für flexible Schläuche konzipiert. Die verpresste oder geriffelte Formgebung fixiert den Schlauch fest und verhindert so Luftverluste auch unter hohem Druck. Sie werden häufig in kleinen Druckluftsystemen und pneumatischen Anlagen eingesetzt, wo eine sichere und dauerhafte Verbindung unerlässlich ist.

3. Steckverbindungen

Steckverbinder bieten eine moderne, werkzeuglose Lösung. Schlauch oder Rohr einfach in den Verbinder stecken, und er rastet sicher ein. Diese Verbinder eignen sich ideal für schnelle Installationen, kompakte Systeme oder Heimwerkerprojekte, bei denen Komfort und Benutzerfreundlichkeit im Vordergrund stehen.

4. Gewindefittings (NPT/BSP)

Gewindefittings werden eingeschraubt, um eine sichere, luftdichte Verbindung herzustellen. Sie bieten eine stabile, semipermanente Verbindung und eignen sich daher ideal für feste Installationen wie Industrieanlagen oder stationäre Kompressoren, bei denen häufiges Trennen nicht erforderlich ist.

Gewindefittings sind in verschiedenen Normen erhältlich, um die Kompatibilität mit unterschiedlichen Systemen zu gewährleisten:

• NPT (National Pipe Thread): Diese Art von Schraube ist in den Vereinigten Staaten weit verbreitet und zeichnet sich durch eine konische Form aus, die beim Einschrauben eine dichte Abdichtung gewährleistet.
• BSP (British Standard Pipe): BSP-Gewinde sind in Europa, Asien und anderen Regionen weit verbreitet. Es gibt konische (BSPT) und parallele (BSPP) Gewinde, daher ist die Wahl des richtigen Typs wichtig.
• Metrische Gewinde: zu finden in Spezial- oder Importsystemen.

So identifizieren Sie Thread-Typen:

• Winkel: NPT-Gewinde haben einen Winkel von 60°, BSP-Gewinde hingegen einen Winkel von 55°.
• Tonhöhe: Zählen Sie die Anzahl der Gewindegänge pro Zoll (NPT) bzw. pro Zentimeter (BSP).
• Nenngröße: Prüfen Sie die auf dem Anschluss angegebene Größe, üblicherweise in Zoll oder Millimetern.

Nach Material

Das Material von Luftkompressoranschlüssen beeinflusst Haltbarkeit, Korrosionsbeständigkeit und Eignung für verschiedene Umgebungen. Die Wahl des richtigen Materials gewährleistet dauerhafte Leistung und Zuverlässigkeit.

• Messingbeschläge: Messing ist langlebig, korrosionsbeständig und bietet hervorragende Dichtungseigenschaften. Es eignet sich sowohl für industrielle als auch für Haushaltsanwendungen und ist daher eine beliebte Allround-Wahl für den allgemeinen Gebrauch.
• Stahlarmaturen: Stahlfittings sind robust und ideal für Hochdruck- oder Hochleistungs-Druckluftsysteme. Obwohl sie extremen Bedingungen standhalten, benötigen sie unter Umständen Schutzbeschichtungen, um Rost zu verhindern. Edelstahlfittings sind rost- und chemikalienbeständig und daher perfekt für raue Umgebungen geeignet.
• Aluminiumarmaturen: Aluminiumfittings sind leicht, korrosionsbeständig und ideal für tragbare Kompressoren oder Kfz-Systeme. Durch ihr geringes Gewicht eignen sie sich besonders für mobile Installationen.
• Armaturen aus Kunststoff oder Verbundwerkstoffen: Formstücke aus Kunststoff und Verbundwerkstoffen sind kostengünstig, korrosionsbeständig und leicht. Sie eignen sich am besten für Anwendungen mit niedrigem Druck, geringer Beanspruchung oder temporäre Einsätze, bei denen Wirtschaftlichkeit und einfache Handhabung im Vordergrund stehen.

Nach Form / Funktion

Anschlüsse für Luftkompressoren gibt es in verschiedenen Formen, wobei jede eine spezifische Funktion erfüllt, um den Luftstrom und die Systemauslegung zu optimieren:

• Kupplungen und Stecker: Schläuche und Werkzeuge verbinden. Kupplungen sind üblicherweise weiblich, Stecker hingegen männlich.
• T-Shirts: Der Luftstrom wird in zwei Richtungen aufgeteilt, sodass mehrere Geräte von einer einzigen Quelle aus betrieben werden können.
• Ellbogen: Ändert die Richtung des Luftstroms, ideal für enge Räume oder komplexe Luftführung.
• Kreuze: Die Luftstromaufteilung in mehr als zwei Richtungen ist nützlich bei komplexen oder Mehrleitungs-Systemen.
• Adapter und Reduzierstücke: Verbinden Sie Armaturen unterschiedlicher Größen oder Gewindearten und gewährleisten Sie so die Kompatibilität innerhalb Ihres Systems.

Diese Verbindungsstücke ermöglichen die Umleitung des Luftstroms und den Anschluss mehrerer Schläuche oder Leitungen und somit flexible Systemkonfigurationen. Für Systeme, die zukünftig erweitert werden sollen – beispielsweise durch Hinzufügen von Werkzeugen, Druckluftleitungen oder Stationen –, empfiehlt sich der Einsatz von Verbindungsstücken wie T-Stücken oder Verteilern, um die Erweiterung zu vereinfachen und eine spätere komplette Systemumplanung zu vermeiden.
